TP04G與三菱FX系列PLC連接方式（RS422）
連接時請注意只有AS2的機型能夠通過RS422連接，并設置撥碼開關。在TPEdit軟件TP組件通訊設定預設中需要選擇COM2口（RS485），因為TP04G是利用9針D型口來做RS422接口介面（采用撥碼開關來做RS422和RS232）。
另注意：
TP04G可與符合協議的設備通過RS485連網，在編輯時可任意選一PLC或其他設備，在內部編輯畫面時，可采用絕對地址來進行設定，對于不同的設備采用不同的站址可區分。
其他需要的設置如下：
1、撥碼開關選擇RS422通訊
2、選擇COM2通訊口

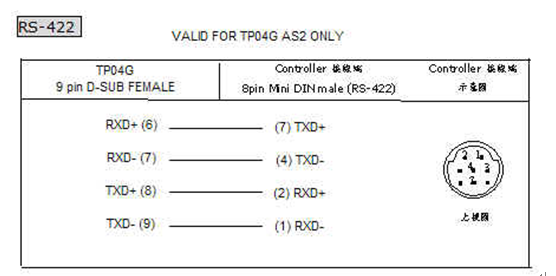

3、接線方式
